阀门

电子蒸汽阀

电动调节阀

高稳定性和恒定推力

特征

Ø 介质：饱和蒸汽、过热蒸汽、水、乙二醇溶液、高温导热油等。

Ø 公称压力：PN16/PN25

Ø 阀体材质：铸钢

Ø 类型：电动调节阀

立即联系

产品

工业锅炉

蒸汽锅炉热水锅炉导热油锅炉余热锅炉循环流化床锅炉

锅炉控制面板

锅炉配件

乐器阀门

描述

电子蒸汽阀概述

随着工业领域的自动化程度越来越高，电动调节阀在各个工业生产领域中的应用越来越多。电动调节阀是工业自动化过程控制中重要的执行单元仪表。电子蒸汽阀节能环保，安装简单。电子蒸汽阀按执行机构使用的功率不同，按其功能和特性分为三种：线性特性、等百分比特性、抛物线特性。电动调节阀的流量特性是在阀两端压差保持恒定的情况下，流经电动调节阀的介质的相对流量与其开度之间的关系。电子蒸汽阀属于电动调节阀。由于执行器的结构是液压式的，所以电动蒸汽阀也是液压电动阀的一种。

液压电动阀门执行器是一种能提供直线或旋转运动的驱动装置，它使用一定的驱动能量，在一定的控制信号作用下工作。液压电动阀门执行机构利用液体、气体、电或其他能源，通过电机、气缸或其他装置将其转化为驱动动作。液压电动阀门执行机构用于驱动阀门至全开或全关位置。有些用于控制阀门的执行机构可以精确地使阀门到达任何位置。电动调节阀执行机构是电动液动阀门执行机构的一种，属于电动控制阀门执行机构。

电子蒸汽阀结构

电动调节阀是将电动执行器与调节阀通过机械连接组装、调试、安装连接组合而成。

电子蒸汽阀技术参数

电子蒸汽阀阀体
DN	32-350毫米
路线	20毫米
中等的	饱和蒸汽、过热蒸汽、水、乙二醇溶液、高温导热油等。
介质PH值	最小6最大 10
介质温度	-20~350℃
公称压力	PN16/PN25
联系	法兰
阀体材质	铸钢_
SIMENS SKD系列电子阀门执行器
路线	20毫米
定位力	1000牛
控制信号	开关/三位/4-20mA/0-10V
电压功率	交流24V/交流230V
定位时间	打开 30 秒，关闭 15 秒
弹簧复位功能	选修的
防护等级	IP54

电子蒸汽阀工作原理

电子蒸汽阀执行器含有给料功能，接受统一的4-20mA或1-5V·DC标准信号，将电流信号转换成相应的线性位移，自动控制调节阀的开度，实现连续调节。管道内流体的压力、流量、温度、液位等工艺参数的调节。

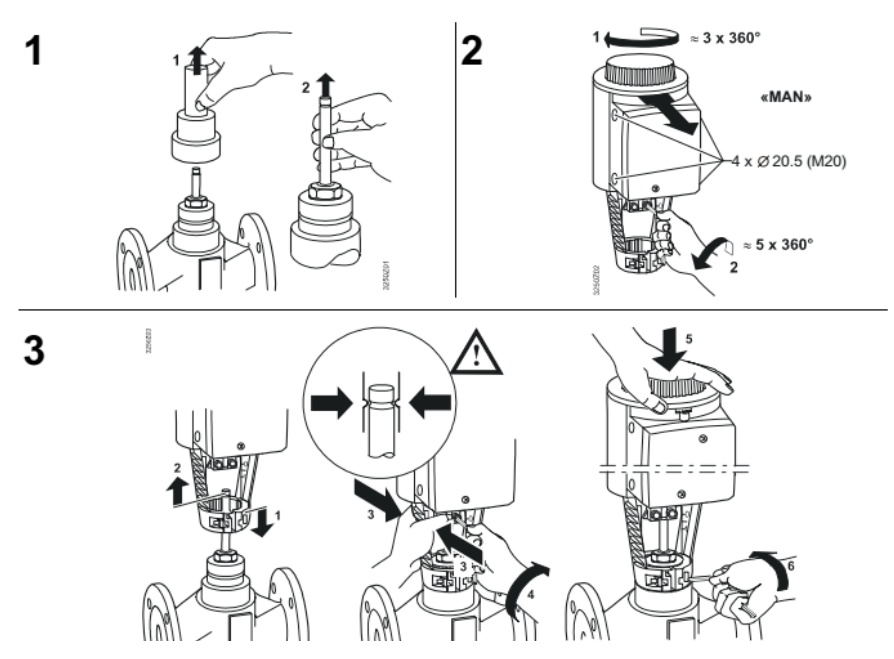

执行器如何安装在电子蒸汽阀体上

电子蒸汽阀特点

Ø 与传统工艺相比，阀体采用铁型覆砂铸造工艺，不存在膨胀现象。阀体壁厚均匀，无气孔沙眼，材料密度高，外观更加精致。

Ø 阀体和不锈钢阀口在铸造过程中一次性成型加工不会变形，长期高温使用后阀门不会外漏，保证阀口出厂压力低、泄漏。

Ø 密封圈采用PTFE+碳纤维材料，耐磨性更好。

Ø 漆面采用油漆喷涂线和烘干设备，使油漆附着力更强，防腐效果更好，阀体光泽度明显提高。

Ø 耐高温阀体，运行稳定，使用寿命长。

Ø 整体包装盒，补偿密封，防尘、减震、流畅。

Ø 高稳定性和恒定的推力。

抗偏差能力好，输出推力或扭矩基本恒定，能很好地克服介质的不平衡力，实现工艺参数的精确控制，控制精度高。

Ø 所有部件都安装在一个外壳内，所有基本和高级功能都集成在这个防水、防尘、防爆的外壳中。

如何更好的选择电动调节阀

Ø 用于空气或其他气态介质的电动调节阀通常为全开式弹簧电动调节阀。

采油井出口电动调节阀通常为先导式电动调节阀。

蒸汽锅炉的电动调节阀一般选用全开弹簧电动调节阀。

液化石油气卡车或液化石油气铁路罐车的电动调节阀通常采用全开内置式电动调节阀

Ø 对于液体介质的电动调节阀，一般选用微开弹簧电动调节阀。

如果需要定期对电动调节阀进行开启试验，应选择带有升降扳手的电动调节阀。当介质压力超过开启压力的75%时，可用起重扳手将阀瓣从阀座上轻轻提起，检查电动调节阀的开启灵活性。

蒸汽发电设备高压旁通电动调节阀通常选用具有安全和调节双重功能的先导式电动调节阀。
